Способы нанесения маркировки
Подписаться на разделВ промышленности существуют разные способы нанесения маркировки. В зависимости от принципа действия, структуры материала, быстроты нанесения и других критериев маркировку можно подразделить на следующие основные типы:
1. Ударно-точечная маркировка или маркировка прочерчиванием
Твердосплавная игла или же игла с алмазным наконечником приводится в действие сжатым воздухом и управляется электронным контроллером. Перемещаясь вдоль координатных осей X-Y игла наносит текст или же логотип, состоящие из точек / линий на деталь.
Инструментарий: Маркирующие иглы с различными параметрами (частота / сила воздействия), с наконечниками из твёрдых сплавов или же алмазными наконечниками.
Примеры: маркировка VIN-номеров, шильдов, табличек, двигателей, шестерёнок, стальных листов, труб, ж/д колёс и т.п.

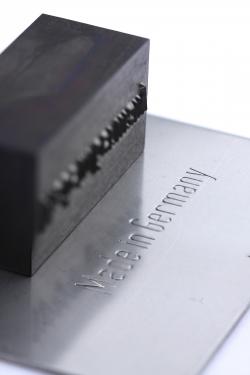

2. Штамповка при помощи стальных литер / гравировочных
штампов / нумерационных головок
Инструмент вдавливается перпендикулярно в деталь при помощи штамповочного устройства (машины или интегрируемого в производственную линию аппарата).
Инструментарий: стальные литеры (возможны любые комбинации при использовании фиксатора литер),
изготовленные под заказ цельные штампы с гравировкой,
нумерационные головки с переключающимися колёсиками.
Примеры: шильды, производственные таблички, различные детали.
3. Круговая маркировка (маркировка методом наката)
Штамп цилиндрической формы вращается при помощи специальных опор и с силой накатывает на деталь.
Инструментарий: стальные литеры в фиксаторе литер,
специально изготовленные штампы,
нумерационные головки с переключающимися колёсиками.
Примеры: трубы, трубопроводы, шайбы, гильзы, баллоны, штуцеры, валы и т.п.
4. Литерная маркировка
Литерное колесо управляется электронным контроллером и при помощи вставленных в него специальных литер впечатывает знаки (со скоростью до 6 знаков за секунду) на деталь, нанося глубокую маркировку.
Инструментарий: Литерное колесо (может содержать до 96 знаков), а также вариант двойного колеса для нанесения рельефной маркировки.
Примеры: автомобильные шасси, коробка передач, шильды.
5. Лазерная маркировка (бесконтактная маркировка)
С помощью сфокусированного светового луча, направляемого посредством зеркал, происходит срез материала с последующим изменением цвета маркирующейся поверхности либо её плавление (в случае работы с пластиком). В зависимости от материала и нужной глубины маркировки, скорость может составлять до 100 знаков за секунду.
Инструментарий: YAG-лазер.
Примеры: шильды, клеющаяся плёнка, газовые баллоны.
1. Ударно-точечная маркировка или маркировка прочерчиванием
Твердосплавная игла или же игла с алмазным наконечником приводится в действие сжатым воздухом и управляется электронным контроллером. Перемещаясь вдоль координатных осей X-Y игла наносит текст или же логотип, состоящие из точек / линий на деталь.
Инструментарий: Маркирующие иглы с различными параметрами (частота / сила воздействия), с наконечниками из твёрдых сплавов или же алмазными наконечниками.
Примеры: маркировка VIN-номеров, шильдов, табличек, двигателей, шестерёнок, стальных листов, труб, ж/д колёс и т.п.
2. Штамповка при помощи стальных литер / гравировочных
штампов / нумерационных головок
Инструмент вдавливается перпендикулярно в деталь при помощи штамповочного устройства (машины или интегрируемого в производственную линию аппарата).
Инструментарий: стальные литеры (возможны любые комбинации при использовании фиксатора литер),
изготовленные под заказ цельные штампы с гравировкой,
нумерационные головки с переключающимися колёсиками.
Примеры: шильды, производственные таблички, различные детали.
3. Круговая маркировка (маркировка методом наката)
Штамп цилиндрической формы вращается при помощи специальных опор и с силой накатывает на деталь.
Инструментарий: стальные литеры в фиксаторе литер,
специально изготовленные штампы,
нумерационные головки с переключающимися колёсиками.
Примеры: трубы, трубопроводы, шайбы, гильзы, баллоны, штуцеры, валы и т.п.
4. Литерная маркировка
Литерное колесо управляется электронным контроллером и при помощи вставленных в него специальных литер впечатывает знаки (со скоростью до 6 знаков за секунду) на деталь, нанося глубокую маркировку.
Инструментарий: Литерное колесо (может содержать до 96 знаков), а также вариант двойного колеса для нанесения рельефной маркировки.
Примеры: автомобильные шасси, коробка передач, шильды.
5. Лазерная маркировка (бесконтактная маркировка)
С помощью сфокусированного светового луча, направляемого посредством зеркал, происходит срез материала с последующим изменением цвета маркирующейся поверхности либо её плавление (в случае работы с пластиком). В зависимости от материала и нужной глубины маркировки, скорость может составлять до 100 знаков за секунду.
Инструментарий: YAG-лазер.
Примеры: шильды, клеющаяся плёнка, газовые баллоны.
| Разместил: | Кистнер Анна |
| Источник: | Собственная информация |
| Учетная запись: | Borries Маркировочные Системы |
| Дата: | 30.01.12 |
