Типовые решения СКУД "СШС-Офис"
Подписаться на разделПример реализации системы в минимальной конфигурации – 1 дверь (концентратор доступа КД-А-3.3) + компьютер. Возможность доступа, учёт рабочего времени, охранные функции, сохранение данных, выполнение запрограммированных заданий, отработка пожарной тревоги. Развитие системы выполняется простым добавлением нужного числа концентраторов доступа.
Пример реализации систем для двух проходных, причём вторая проходная удалённая. Вторую проходную можно подключить по линии RS485 или по локальной сети. Для верификации на первой проходной применяется второй монитор, а на удалённой проходной отдельный компьютер. Возможности – ограничение доступа, запрет повторного входа, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, выполнение запрограммированных заданий. Развитие систем выполняется простым добавлением нужного числа концентраторов доступа.
Схема для малого офиса 10-100 кабинетов до 1000 сотрудников
Реализация системы для офиса из 10-100 кабинетов, до 1 000 сотрудников. Охранная сигнализация реализована на концентраторах КОС-2-8.2 с управлением от пультов ПДУ (в каждом кабинете) и с охранной панели ПКУ-ОСКД-2.06. Охранны панелей на один системные контроллер СК-А-3.1 подключается до 8 шт. Для управлениям доступом используются предыдущие типовые схемы. Релейные блоки применяются для дневной разблокировки дверей, для управления сервисным приборами и т.д. Введено дополнительное рабочее место для администрирования и управления охранной сигнализации и доступом. Возможности – ограничение доступа, запрет повторного прохода, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, выполнение запрограммированных заданий, отработка пожарной тревоги. Развитие системы выполняется простым добавлением нужного числа концентраторов доступа, компьютеров управления и контроля.

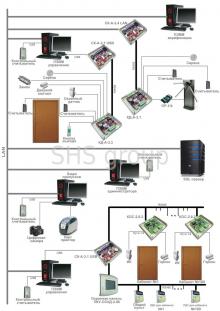

Пример построения комплексной системы (более 10.000 сотрудников) для большого предприятия, имеющего несколько проходных, здание и филиалы. Удаленные проходные подключаются по локальной сети, в каждом здании ставится компьютер управления. Если охранных лучей много, то для удобства операторов устанавливается два компьютера управления – один для доступа, другой для охраны. Компьютер охраны дублируется охранной панелью, подключается до восьми панелей на один СК-А. Релейные блоки применяются для дневной разблокировки дверей, для управления охранной сигнализацией и доступа.
На один компьютер управления подключается до 100 контроллеров доступа или до 1000 охранных лучей. Если примеры объектов, где установлено до 15 компьютеров управления и до 10 компьютеров контроля. Работа с такими большими объёмами обрабатываемой информации и функционирование в режиме реального времени, возможно только при использовании выделенного SQL сервера.
Возможности – ограничение и управление доступом, запрет повторного выхода, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, возможность просмотра статистики за несколько лет, выполнение запрограммированных заданий, отработка пожарной тревоги. Развитие системы выполняется простым добавлением нужного числа концентраторов доступа, компьютеров управления и контроля.
Фотогалерея статьи
Пример реализации систем для двух проходных, причём вторая проходная удалённая. Вторую проходную можно подключить по линии RS485 или по локальной сети. Для верификации на первой проходной применяется второй монитор, а на удалённой проходной отдельный компьютер. Возможности – ограничение доступа, запрет повторного входа, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, выполнение запрограммированных заданий. Развитие систем выполняется простым добавлением нужного числа концентраторов доступа.
Схема для малого офиса 10-100 кабинетов до 1000 сотрудников
Реализация системы для офиса из 10-100 кабинетов, до 1 000 сотрудников. Охранная сигнализация реализована на концентраторах КОС-2-8.2 с управлением от пультов ПДУ (в каждом кабинете) и с охранной панели ПКУ-ОСКД-2.06. Охранны панелей на один системные контроллер СК-А-3.1 подключается до 8 шт. Для управлениям доступом используются предыдущие типовые схемы. Релейные блоки применяются для дневной разблокировки дверей, для управления сервисным приборами и т.д. Введено дополнительное рабочее место для администрирования и управления охранной сигнализации и доступом. Возможности – ограничение доступа, запрет повторного прохода, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, выполнение запрограммированных заданий, отработка пожарной тревоги. Развитие системы выполняется простым добавлением нужного числа концентраторов доступа, компьютеров управления и контроля.
Пример построения комплексной системы (более 10.000 сотрудников) для большого предприятия, имеющего несколько проходных, здание и филиалы. Удаленные проходные подключаются по локальной сети, в каждом здании ставится компьютер управления. Если охранных лучей много, то для удобства операторов устанавливается два компьютера управления – один для доступа, другой для охраны. Компьютер охраны дублируется охранной панелью, подключается до восьми панелей на один СК-А. Релейные блоки применяются для дневной разблокировки дверей, для управления охранной сигнализацией и доступа.
На один компьютер управления подключается до 100 контроллеров доступа или до 1000 охранных лучей. Если примеры объектов, где установлено до 15 компьютеров управления и до 10 компьютеров контроля. Работа с такими большими объёмами обрабатываемой информации и функционирование в режиме реального времени, возможно только при использовании выделенного SQL сервера.
Возможности – ограничение и управление доступом, запрет повторного выхода, учёт рабочего времени, аппаратная индикация на события доступа, сохранение данных, возможность просмотра статистики за несколько лет, выполнение запрограммированных заданий, отработка пожарной тревоги. Развитие системы выполняется простым добавлением нужного числа концентраторов доступа, компьютеров управления и контроля.
